海康MV-ID2004M-06S-RBN智能緊湊型嵌入式讀碼器說明

廣州艾韋迅科技是?？低旽IKVISION旗下的?？禉C器人HikRobot?？抵悄茏x碼器/工業相機經銷商，供應海康威視HIKVISION讀碼器同時為為電子、物流、FPD顯示屏、半導體、汽車制造等領域提供專業機器視覺解決方案，海康工業讀碼器助力用戶快速準確實現工業自動化。

?？礛V-ID2004M-06S-RBN一款非一般緊湊的固定式工業讀碼器，可完美嵌入自動化機臺設備，亦可適配其他自動化流水線近距離讀碼應用。光照設計提供優質圖像照明，支持識別常見一、二維碼和DPM碼。

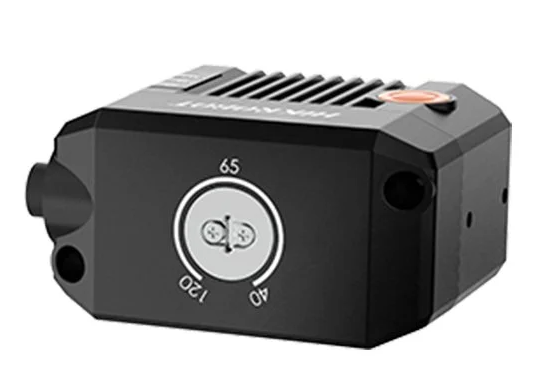

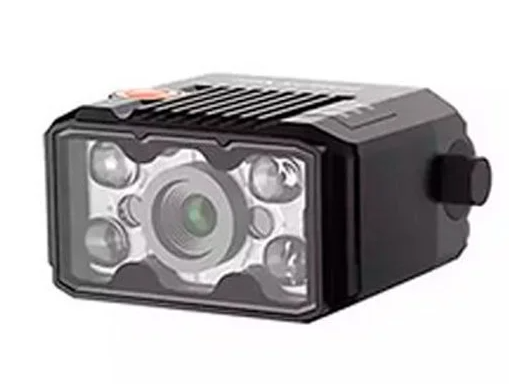

?？礛V-ID2004M-06S-RBN.png 海康MV-ID2004M-06S-RBN.png

功能特性

小型化，適應各類型機臺及緊湊工位

航空插頭設計，單一線纜連接，走線簡易

自帶LED瞄準，明確指示目標視野，安裝調試快捷

外置調焦旋鈕，對焦平面可視化

豐富的IO接口和直插式電源接口，方便現場接線

訂貨型號：

?？礗D2000系列以46mm X 25mmX 38mm的緊湊尺寸，提供側面、背面2種安裝方式可在狹小空間內自由安裝，完美嵌入小型化或已有自動化機臺設備可節省安裝空間。

型號	型號	MV-ID2004M-06S-RBN
型號	名稱	40萬紅光網口小型讀碼器
性能	條碼類別	一維碼:Code 39,Code 93,Code 128,ITF14,ITF25,CodaBar,EAN8,EAN13,UPCA,UPCE等二維碼:QR Code,Data Matrix等
	最大處理幀率	60 fps
	最大讀取速度	41個碼/秒
	傳感器類型	CMOS,全局快門
	像元尺寸	6.9 μm × 6.9 μm
	靶面尺寸	1/2.9”
	分辨率	704 × 540
	曝光時間	16 μs ~ 1 sec
	增益	0 ~ 15 dB
	黑白/彩色	黑白
	通訊協議	SmartSDK,TCP Client,Serial,FTP,TCP Server, Profinet,MELSEC,Ethernet/IP,ModBus,UDP,Fins,SLMP
電氣特性	數據接口	Fast Ethernet(100 Mbit/s)
	數字I/O	17-pin M12接口提供電源和I/O:包含4路非隔離雙向I/O(默認配置為2路輸入,2路輸出),1路RS-232,支持通過側面按鈕觸發設備
	供電	12 ~ 24 VDC
	最大功耗	10.6 W@24 VDC
結構	焦距	6.72 mm
	鏡頭接口	M10-Mount,可手動調焦
	工作距離	40 ~ 120 mm
	環境光照	0 ~ 50000 lux
	光源	紅色
	瞄準器	綠光LED
	指示燈	電源指示燈PWR,網絡指示燈LNK,狀態指示燈STS
	外形尺寸	46 mm × 38 mm × 25 mm
	重量	約160 g
	IP防護等級	IP65
	溫度	工作溫度0 ~ 50°C,儲藏溫度-30 ~ 70°C
	濕度	20% ~ 95%RH無冷凝
一般規范	軟件	IDMVS
一般規范	認證	CE,RoHS,KC
